Machine De Découpe Laser Fibre HyTube

Matériaux applicables:
Tubes en acier au carbone, alliage d'aluminium, acier inoxydable, titane etc.

Paramètres Techniques:

Surface de travail (longueur* diamètre du tube) 6516 6522 6532 Vitesse de position maximales de l'axe A 70rpm
6500mm×φ10-150mm, 6500mm×□10-110mm 6500mm×φ20-210mm, 6500mm×□20-150mm 6500mm×φ20-310mm, 6500mm×□20-220mm
Section circonscrite et cercle de diamètre ≤φ150mm/φ210mm/φ310mm Poids maximal d'un seul tuyau 80kg/100kg/120kg
Course axe Z 150mm 150mm 200mm Longueur de l'ensemble de chargement 2500-6500mm (mesure de longueur automatique)
Course axe X 7050mm
Course axe Y 230mm Longueur de découpe 0-4000mm
Course axe A/B Rotatif infini Poids de l'outils de la machine 7500Kg
Précision de positionnement axes X/Y ±0.05mm/1000mm Force de serrage d'une seule mâchoire du mandrin 145kg
Précision de repositionnement axes X/Y ±0.03mm Poids maximal d'un seul tuyau 100kG
Précision de positionnement axes A/B ±30" Dimensions de la machine (L*W*H) 12m*4.3m*2.8m
Précision de repositionnement axes A/B ±10" Phase/ puissance nominale/ fréquence de tension 3/380V/50Hz
Vitesse de position maximales des axes X/Y 100m/min Indice IP de l'alimentation électrique IP54

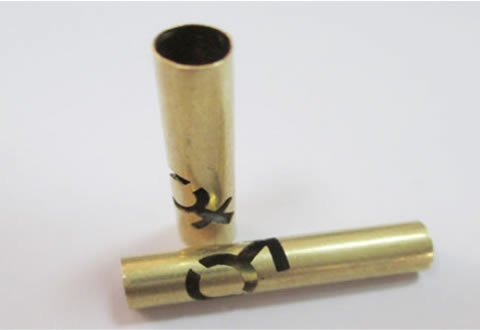

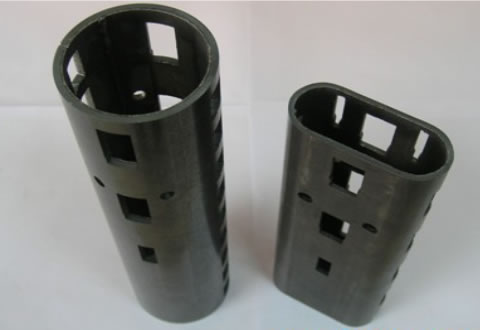

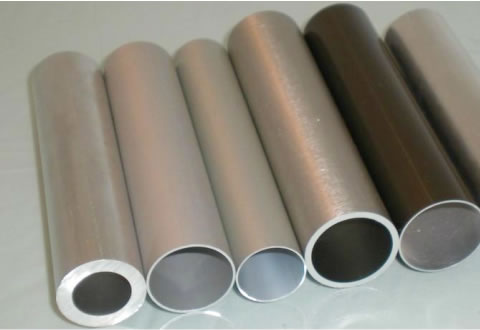

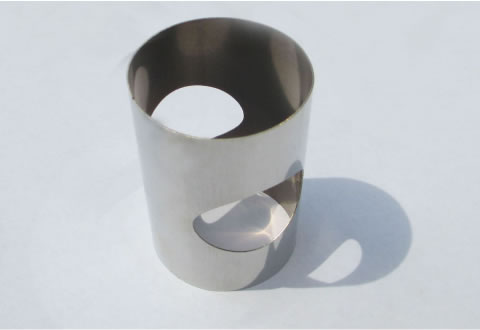

Echantillons:

Features:
1. Le système de commande numérique PA se base sur Windows OS. La plateforme de travail pour la découpe spéciale des tubes intègre les modules fonctionnels de découpe laser avec une interface ergonomique.
2. Le logiciel professionnel de découpe des tubes est la technologie essentielle pour cette machine à contrôle numérique, qui économise les matières premières, garantit une prestation élevée, et réalise une découpe à plein temps et de haute efficacité.
3. La tête de découpe laser à fibre a une réaction fine, une précision de détection élevée et une grande fiabilité et stabilité.
4. Le dispositive spécial de supports des tubes flottants sera en contact constant avec la surface du tube pendant le chargement et la rotation. La force du support est définie selon les spécifications du tube pour éviter qu’il tombe, en diminuant l’axe d’oscillation et augmentant la précision de la découpe.
5. Le chargement automatique de la liasse réduit le travail et augmente le rendement.
6. Le système d’identification automatique de la section du tube permet un chargement de tubes différents, avec une rapide reconnaissance du type de tube, le prélèvement automatique des données techniques et une suggestion automatique des procédures de traitement.
7. Une complète base de données sur les techniques de découpe avec un panneau opérationnel facile à utiliser avec un seul bouton, est basé sur le type de tube ou on peut librement modifier les paramètres spécifiques sur le panneau.
8. La vanne servo proportionnelle de grande précision peut régler avec précision la pression du gaz auxiliaire et la force de serrage de la mâchoire du mandrin pour obtenir une performance optimale.
9. La vitesse de positionnement linéaire du tube arrive jusqu’à 100m/min et la vitesse de positionnement de rotation arrive jusqu’à 120m/min.
