Machine de découpe laser fibre pour plaque et tube CMO1530-R-A

Paramètres Techniques
Modèle CMO1530-R-A CMO1540-R-A CMO2040-R-A CMO2060-R-A
Zone de travail pour plaque (mm) 1500×3000 1500×4000 2000×4000 2000×6000
Diamètre du tube (mm) 20-φ220(standard), 10-φ150(option)
Longueur maximale du tube (mm) 6000
Dimension globale (mm) 7800×3300×1800 7800×3800×1800 8100×3800×1800
Puissance du laser (W) 500-3000
Vitesse de travail maximale (m/min) 60
Précision du positionnement (mm) ±0.03/1000
Puissance de la machine (Kw) 20 23
Poids (Kg) 5000 5500 6000 7000
Alimentation électrique Triphasée 380V/50Hz/60Hz
Environnement de travail Température: 0~ 45°C, Humidité ≤80%, Pas d’eau de condensat

Echantillons:

  • Coupe laser de tube en acier inoxydable
  • Coupe laser de laiton

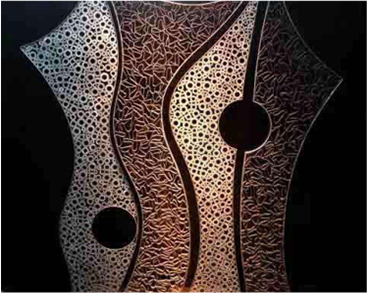

  • Coupe laser de panneau d’affichage en métal
  • Coupe laser de toile métallique

Caractéristiques
1.La machine de découpe laser fibre coupe sans effort et de façon efficace une large gamme de matériaux. Elle intègre un pignon et une crémaillère double portique, un double système d’entraînement servomoteur, un MHMD à grand couple et une accélération de 0,8G pour une grande efficacité de production.
2.Le mandrin autocentrique pneumatique réalise un double serrage symétrique et indépendant qui ne nécessite pas d’intervention manuelle ou d’ajustement.
3.La grande machine-outil portique importée avec une précision géométrique de moins de 0,03 mm intègre une technologie de soudage dotée d’une efficacité remarquable. Elle offre une grande précision et une stabilité exceptionnelle.
4.Le faisceau croisé est fabriqué à l’aide d’un profilé en aluminium étiré et soumis à un processus de finition de haute qualité. Il se caractérise par un poids léger, une haute rigidité et des performances dynamiques élevées.
5.Adoptant un générateur laser IPG d’Allemagne ayant une prise murale de haute efficacité de plus de 30%, notre machine permet d’économiser énormément l’énergie tout en offrant une efficacité de production grandement élevée.
6.La tête de coupe conduit le mouvement parabolique et de saut entre les contours de la découpe. Le saut se fait de façon automatique et les contours se commutent aisément, ce qui augmente considérablement l’efficacité de la découpe.
7.La machine de découpe laser fibre présente des fonctions de détection, notamment le diagnostic automatique, l’isolement des défauts, l’analyse des défauts et l’affichage des données de défauts. Elle peut réaliser un dépannage rapide et fiable, réduisant grandement les coûts de maintenance.
8.Le logiciel d’imbrication professionnel hautement compatible avec le système de coupe permet de découper des matériaux en plaque et tube. Il intègre les fonctions de disposition graphique, de recherche automatique de bord et de lissage des bords pointus. Il permet aussi un perçage à grande vitesse et un balayage rapide des fonctions de découpe.
