Machine de découpe laser fibre CMA 1530C-G-C - Laser de découpe pour plaques et tubes 3000×1500mm

Matériel concerné
La machine de découpe laser fibre CMA 1530C-G-C est adéquate pour la découpe rapide des matériaux métalliques tels que l’acier au carbone, l’acier inoxydable, l’alliage d’aluminium, l’alliage de titane, la plaque galvanisée, la plaque de zinc revêtue d’aluminium, le laiton, le cuivre rouge, etc.

Surface de travail 3000mm×1500mm Précision de positionnement ±0.15mm/1000mm
Longueur maximale du tube (Options) 3000mm ou 6000mm Précision de repositionnement ±0.1mm/1000mm
Type de tubes (personnalisable) Tube circulaire: ф20mm~ф150mm;
Tube carré: 20mm~100mm
Format graphique supporté PLT, DXF, AI, CAD, etc.
Type de laser Laser à fibre Environnement de travail Humidité≤ 80% Sans condensation, 0-45℃
Puissance (Option) 500W~1000W Puissance totale 10KW
Système de transmission Double servomoteur de type portique à crémaillère & pignon Alimentation électrique Triphasé 380V/50Hz
System de de découpe du tube (optionnel) Oui Poids brut 6000Kg
Vitesse maximale 60m/min Dimensions externes
(découpeur de tube 3m)
4350mmx3200mmx1740mm
Vitesse d'accélération maximale 0.6G Dimensions externes
(découpeur de tube 6m)
7650mmx3200mmx1740mm

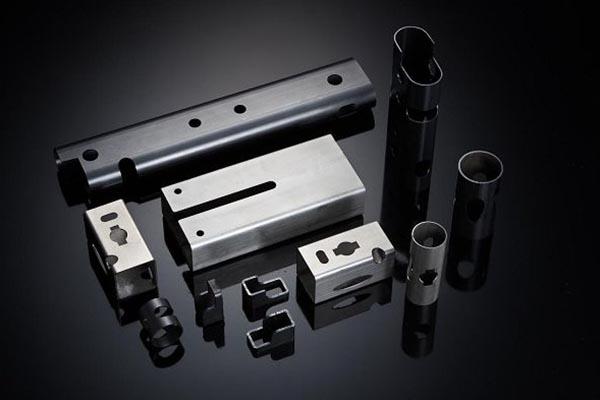

Exemples de produits traités au laser:

  • Tube en acier au carbone découpé au laser
  • Tube découpé au laser
  • Tube de forage découpé au laser
  • Tube découpé au laser
  • Tube découpé au laser
  • Tube en acier inoxydable découpé au laser
  • Tube en acier épais découpé au laser
  • Tube découpé et poinçonné au laser

Caractéristiques du produit
1. La machine de découpe laser fibre peut réaliser la découpe de tubes carrés, tubes circulaires, tubes obliques et des plaques métalliques.
2. Le double servomoteur à grue portique intègre un système de transmission à engrenages à crémaillère & pignon provenant d’Allemagne pour une excellente performance et une grande stabilité de découpage.
3. Le système auto centré jig garantit un traitement et un convoyage stable des tubes, aboutissant à une découpe de haute précision et de haute qualité.
4. Les dimensions de traitement précises permettent à notre produit de pouvoir remplacer l’équipement de traitements traditionnels réalisant une découpe et un poinçonnage par scie.
5. Le support de tube à râble de haute précision garantit une découpe de tubes de longueur 6m sans aucune déformation.
